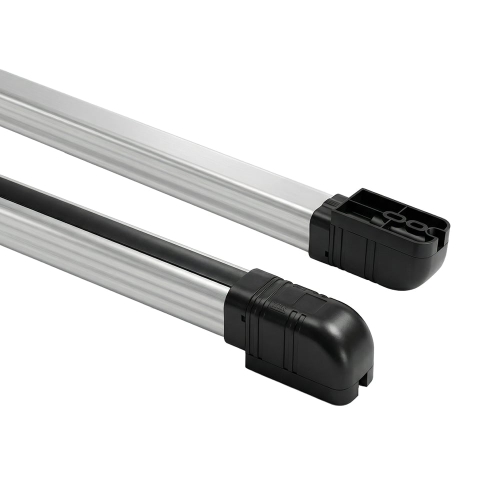

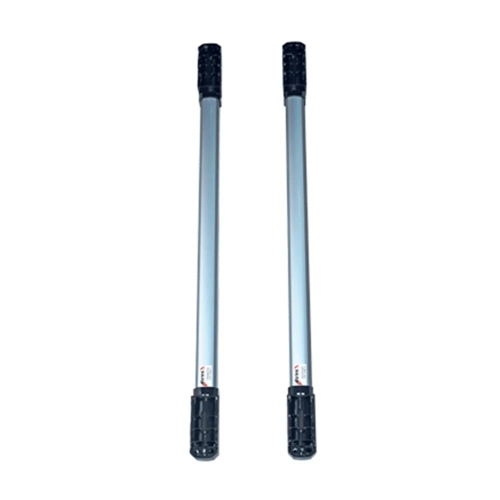

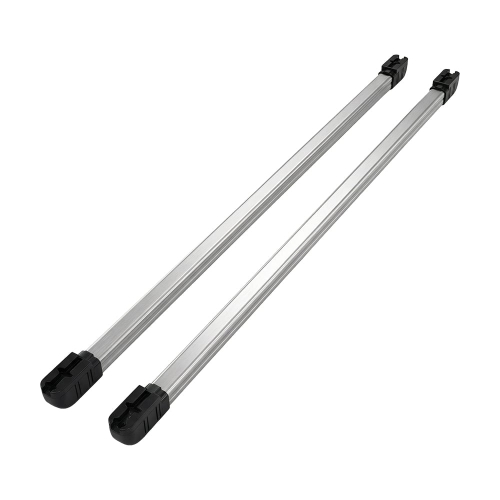

Інфрачервоний бар'єр Trinix TRX-100M/10RAY 10-променевий

Активний десятипроменевий ІЧ-бар'єр Trinix TRX-100M/10 RAY з дальністю виявлення до 100 метрів та 2 частотними каналами. Використовує технологію детекції за двома одночасно перекритими променями, що ефективно відсікає хибні тривоги. Система цифрової частотної конверсії забезпечує високу стійкість до перешкод. Релейний вихід NC/NO з максимальним навантаженням 30 В/2 А. Корпус оснащено тампером проти зламу. Клас захисту IP55.

Принцип роботи

Активний інфрачервоний (ІЧ) бар'єр – це система охорони, що складається з двох компонентів: передавача та приймача. Передавач випромінює один або кілька невидимих для ока інфрачервоних променів, які вловлює приймач. Таким чином, між ними створюється невидимий «променевий паркан» або лінія охорони. Якщо людина або об'єкт перетинає ці промені, зв'язок між пристроями переривається, і приймач миттєво генерує сигнал тривоги, який передається на централь охоронної сигналізації.

Застосування

ІЧ-бар'єри є одним з найефективніших засобів для захисту периметра. Їх застосовують для охорони зовнішніх периметрів приватних будинків, дач, промислових об'єктів та складів. Також вони ефективні для захисту окремих зон, наприклад, віконних та дверних прорізів, коридорів, проходів і воріт, або для контролю доступу на відкритих майданчиках та автостоянках, де потрібне виявлення порушника на ранньому етапі. Завдяки стійкості до погодних умов (дощ, сніг, туман) та сонячного світла призначені для роботи як у приміщеннях, так і на вулиці, створюючи надійний перший рубіж охорони.

Ключові властивості та можливості

• Бар'єр підтримує два режими роботи для різних завдань:
  • синхронний режим підходить для складних інсталяцій, де декілька бар'єрів встановлені поруч, цей режим усуває взаємні перешкоди та забезпечує максимальну дальність роботи до 100 м;
  • асинхронний режим: спрощує монтаж для одиночних установок, не вимагаючи додаткових з'єднань, та забезпечує надійне виявлення на відстані до 80 м.
• Високий рівень захисту від хибних тривог. Метод детекції за замовчуванням вимагає одночасного блокування двох суміжних променів, що мінімізує реакцію на дрібних тварин, птахів чи падаюче листя (можливе налаштування спрацювання від одного променя).
• Технологія цифрової частотної конверсії та два частотні канали усувають вплив прямого сонячного світла, фар автомобілів та взаємні перешкоди від сусідніх бар'єрів.
• Високошвидкісний 32-бітний мікроконтролер гарантує миттєвий час відгуку, що не перевищує 40 мс.
• Релейний вихід з контактами NC/NO (максимальне навантаження 30 В/2 A) сумісний з будь-якою системою сигналізації, тривалість сигналу тривоги можна налаштувати (≥ 1 с або миттєвий).
• Зручний монтаж та точне калібрування. Процес налаштування спрощується завдяки звуковій індикації, трьом рівням регулювання дальності та широкому куту горизонтального регулювання оптичної осі (180°).
• Світлодіодна індикація роботи.
• Незалежний тампер (вихід NC) миттєво сповіщає про спробу демонтажу чи розкриття пристрою.
• Пристрій працює від джерела живлення DC 9-30 В та має споживання струму до 90 мА.
• Стійкість до несприятливих погодних умов. Пристрій стабільно працює під час вітру, морозу, дощу, снігу та туману в широкому діапазоні робочих температур.
