Маркування Hikvision: як читати артикули камер без даташитів

При проєктуванні систем відеоспостереження швидкість і точність складання специфікації безпосередньо впливають на терміни реалізації проєкту. Артикул камери Hikvision — це не просто набір символів, а структурована інженерна матриця, яка відображає технічні, оптичні та апаратні параметри пристрою.

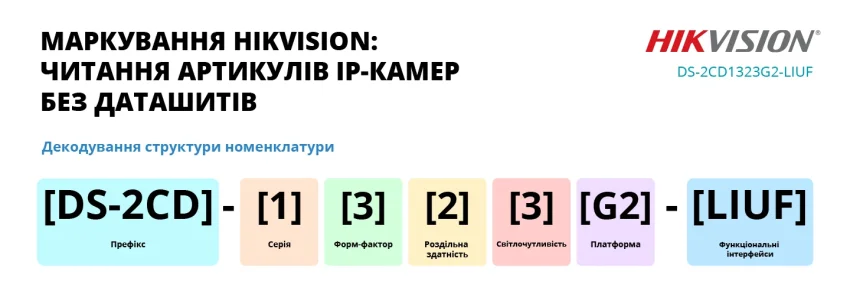

Уся номенклатура підпорядкована єдиній логіці: від префікса до функціональних суфіксів. Розбір класичного артикулу дає повне розуміння пристрою:

• "1" — базова лінійка (Value),

• "2" — найпопулярніша лінійка Pro (EasyIP),

• "3" — розширена серія Pro+,

• "5" — проєктні камери Ultra,

• "7" та "8" — флагманські серії DeepinView зі штучним інтелектом.

• "0" — фіксований циліндр (bullet),

• "1" — фіксований купол (dome),

• "3" — турель (turret), форма якої виключає появу внутрішніх відблисків від ІЧ-підсвічування,

• "6" — циліндр із варіофокальним об'єктивом.

• "3" — стандартна специфікація світлочутливості сенсора. Вона розрахована на виконання базових завдань відеофіксації.

• "5" — звичайна (conventional) матриця. Цей цифровий індекс найчастіше зустрічається у маркуванні камер серій 4, 5, 7 та 8.

• "6" — сенсор підвищеної світлочутливості класу DarkFighter. Він розроблений спеціально для роботи в умовах критично низького освітлення.

• "7" — індекс використання надчутливого сенсора, що позначає технологію ColorVu. Він забезпечує отримання кольорового зображення навіть за умов критично низького освітлення.

• "8" — флагманська оптична технологія DarkFighterX. Вона передбачає використання подвійного сенсора для максимальної деталізації та чутливості.

• Платформа G0: Перше покоління з базовою детекцією руху.

• Платформа G1: Покращений обчислювальний модуль для базової Smart-аналітики, перше покоління технологій ColorVu та AcuSense.

• Платформа G2: Апаратна класифікація об'єктів (AcuSense 1.0), що зменшує кількість хибних тривог, та інтеграція технології ColorVu G2 для кольорового зображення вночі.

• Платформа G3: Покращена фільтрація хибних тривог (AcuSense 2.0 / Motion Detection 2.0), активована за замовчуванням.

• Ідентифікація лінійок: "DS-2DE" — стандартні PTZ камери (часто з технологією DarkFighter), "DS-2DF" — високотехнологічні швидкісні куполи для великих об'єктів, "DS-2SE" — двосенсорні рішення TandemVu, що поєднують панорамний і поворотний модулі в одному корпусі.

• Розмір корпусу (перша цифра): Діаметр захисного купола у дюймах. Наприклад, "4" позначає універсальні 4-дюймові камери, "7" — професійні 7-дюймові роботи з потужним підсвічуванням.

• Роздільна здатність (друга цифра): Кількість мегапікселів поворотного модуля ("2" — 2 Мп, "4" — 4 Мп).

• Оптичний зум (двозначне число): Вказує на кратність трансфокатора. Наприклад, цифра "25" означає 25-кратне оптичне наближення.

Маркування аналогових камер високої чіткості (TurboHD)

Лінійка DS-2CE базується на стандарті HD-TVI та має специфічне кодування роздільної здатності та чутливості:

• Літери роздільної здатності: "D" відповідає за 1080p (2 Мп), "H" — 5 Мп, "U" — 8 Мп.

• Індекси технології ColorVu: Кольорове зображення вночі позначається літерою "F" у поєднанні з цифрою. "F0" — ColorVu lite, "F3" — повноцінний ColorVu, "F8" — ColorVu vivid.

• Активне стримування (PIR): Аналогові камери серії D8T оснащені апаратними датчиками руху PIR та стробоскопічним світлом для активного відлякування порушників.

Проєктні інсталяції безпеки вимагають розуміння спеціальних лінійок обладнання:

• Тепловізійні камери (DS-2TD): Є біспектральними приладами. Число після дефіса у маркуванні вказує на фокусну відстань термального об'єктива в міліметрах (наприклад, "-6" означає фокусну відстань приблизно 6 мм). Роздільна здатність термального сенсора визначається кодовою позицією (наприклад, "1217" або "2628" для лінійки HeatPro).

• Антикорозійні камери (DS-2XC): Призначені для агресивних середовищ (морські порти, хімічні заводи). Корпуси виконуються з нержавіючої сталі або сплавів зі спеціальним полімерним покриттям (стандарт NEMA 4X).

• Вибухозахищені камери (DS-2XE): Мають надміцні корпуси для встановлення в зонах з ризиком вибуху (ATEX / IECEx сертифікація).

Суфікси в кінці артикулу розкривають набір фізичних інтерфейсів та інженерних модулів, критичних для інтеграції. Важливо пам'ятати, що одна й та сама літера може мати різне значення залежно від класу пристрою:

• -I: Наявність інтегрованого інфрачервоного (IR) підсвічування.

• -L: Біле світло (White Light LED) або Smart Hybrid Light замість класичного невидимого ІЧ.

• -S: Наявність клемної колодки для підключення зовнішнього мікрофона, динаміка та тривожних датчиків (Sound/alarm I/O).

• -U: Вбудований безпосередньо в корпус камери мікрофон для аудіомоніторингу.

• -Z: Моторизований варіофокальний об'єктив (Motorized Zoom) з можливістю віддаленого фокусування.

• -H: Вбудований апаратний нагрівальний елемент (Heater) для забезпечення роботи при екстремально низьких температурах.

• -W: У фіксованих мережевих камерах означає наявність модуля Wi-Fi, однак у PTZ-камерах ця ж літера означає наявність вбудованого склоочисника (Wiper).

• -D: Для IP-камер позначає відсутність модуля PoE (живлення лише 12 VDC або 24 VAC), а для PTZ-камер — підтримку живлення 12 VDC.

• -Y: Спеціальне антикорозійне захисне покриття корпусу.

• -E: У маркуванні PTZ-камер вказує на підтримку живлення за стандартом PoE/PoE+/Hi-PoE.

• -F: - наявність вбудованого слота для карти пам'яті формату MicroSD.

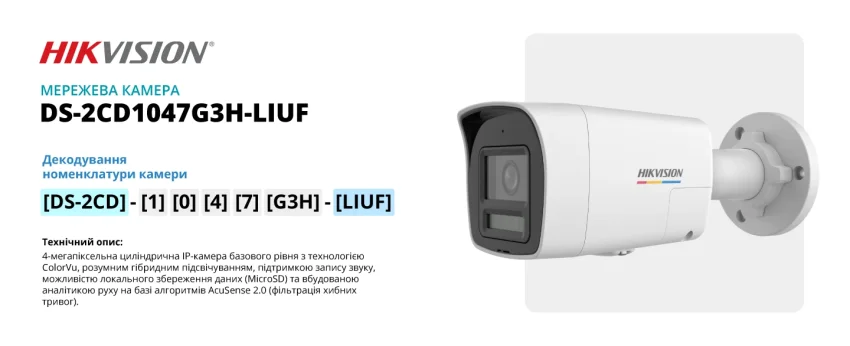

1. Мережева камера Hikvision DS-2CD1047G3H-LIUF

Ця модель розшифровується як циліндрична камера високої роздільної здатності з розширеною світлочутливістю та повним набором вбудованих інтерфейсів:

• DS-2CD — класична кольорова мережева IP-камера Hikvision.

• 1 — серія лініки Value (базовий інженерний рівень, оптимальний для комерційних об'єктів з фіксованим бюджетом).

• 0 — форм-фактор корпусу Bullet (класичний фіксований циліндр для зовнішнього встановлення та контролю периметра).

• 4 — роздільна здатність матриці становить 4 Мп (2560 × 1440).

• 7 — індекс використання високочутливого сенсора (технологія забезпечення кольорового зображення за умов критично низького освітлення).

• G3H — апаратна платформа покоління G3 зі збільшеною стійкістю прошивки та оптимізованими кодеками стиснення (індекс H).

• -LIUF — комплексний суфікс апаратних інтерфейсів на борту:

• L + I — Smart Hybrid Light (інтелектуальне гібридне підсвічування: робота в невидимому ІЧ-діапазоні з автоматичним перемиканням на видиме біле світло у разі тривоги).

• U — вбудований у корпус мікрофон для синхронного запису аудіопотоку.

• F — наявність слота для карт пам'яті MicroSD (локальний архів для резервування зв'язку з системою).

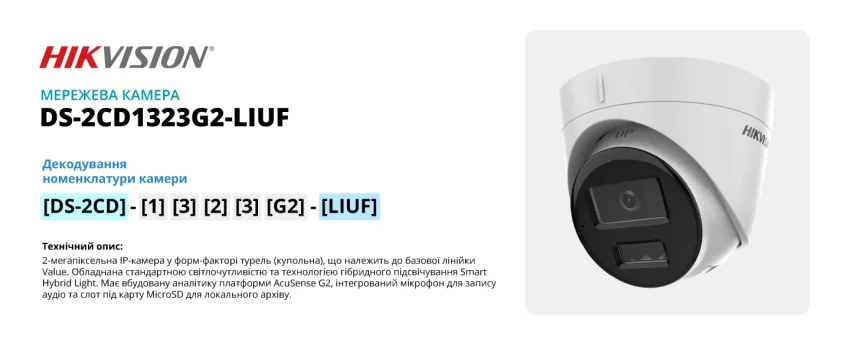

Популярне рішення у форм-факторі турелі з базовою роздільною здатністю та вбудованою інтелектуальною аналітикою:

• DS-2CD — мережева IP-камера.

• 1 — серія лінійки Value.

• 3 — форм-фактор корпусу Turret (купольна конструкція типу «турель», що виключає появу внутрішніх відблисків від підсвічування на склі та спрощує регулювання ракурсу).

• 2 — роздільна здатність матриці становить 2 Мп (Full HD, 1920 × 1080).

• 3 — стандартна специфікація світлочутливості сенсора для базових завдань відеофіксації.

• G2 — апаратна платформа другого покоління з підтримкою алгоритмів Motion Detection 2.0 (автоматична класифікація цілей на «людина» або «транспортний засіб» для зменшення кількості хибних тривог).

• -LIUF — ідентичний інтерфейсний стек: інтелектуальне підсвічування Smart Hybrid Light (L+I), інтегрований мікрофон (U) та слот під карту пам'яті MicroSD (F).

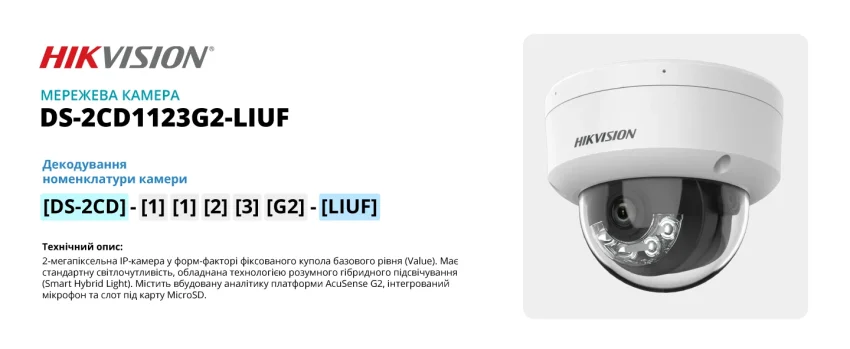

Купольна модель зі стандартними оптичними параметрами, розрахована на роботу в зонах із ризиком механічних пошкоджень:

• DS-2CD — мережева IP-камера.

• 1 — серія лінійки Value.

• 1 — форм-фактор корпусу Dome (класичний купол під прозорим захисним ковпаком. Зазвичай такі корпуси мають сертифікат міцності IK10, що є стандартом для захисту від вандалізму на прохідних чи коридорах).

• 2 — роздільна здатність матриці становить 2 Мп (Full HD).

• 3 — стандартна конфігурація світлочутливості сенсора.

• G2 — платформа з підтримкою інтелектуальної фільтрації цілей Motion Detection 2.0 (класифікація людей та авто на рівні процесора камери).

• -LIUF — повний інтерфейсний набір: Smart Hybrid Light (L+I), вбудований мікрофон (U) для моніторингу звуку на об'єкті та слот MicroSD (F) для автономного збереження даних.

Помилка в специфікації коштує дорожче, ніж здається: зупинка монтажу, зворотна логістика, перемовини із замовником. Розуміння маркування Hikvision дозволяє інтегратору складати точні специфікації з першого разу — без несумісного обладнання, без прихованих витрат, без виходу за бюджет.
