Опис
Модульна патч-панель 19″ 24 порти - одна із складових частин
структурованої кабельної системи (СКС), призначена для розключення витої пари з боку точки комутації, наприклад в
серверній шафі або комутаційній
стійці.
Перевага модульної патч-панелі:
• розміри
отвору під KeyStone підібрани таким чином, щоб у них можна було встановити усі
відомі модулі наявні на українському ринку (у різних виробників розміри
різнятся);
• можливість комбінувати екрановані модулі (FTP/STP) з
модулями без екрану (UTP);
• всі порти промарковані цифрами;
• з лицьової
сторони панелі є спеціальні
отвори, які дозволяють натиснути на защіпку KeyStone та демонтувати модуль;

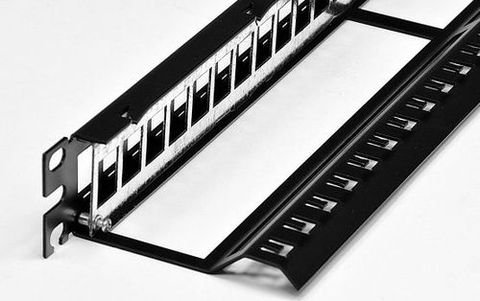

• патч-панель з кабельним організатором до якого підводяться кабелі та кріпляться пластиковими стяжками;
• можливість підключити заземлення до патч-панелі завдяки виготовленій з оцинкованої сталі кріпильної планки під модулі RJ-45;
• зручність розключення витої пари, простота в подальшому
масштабуванні мережі;
• в двох
нижніх овальних кріпильних отворах присутній проріз що дозволяє виконати
встановлення патч-панелі однією рукою в серверну шафу або стійку;
• сервісне обслуговування зазвичай не вимагає демонтажу
патч-панелі з направляючих 19″;
• можливість комбінації мідних кабельних ліній з
оптоволоконними лініями, встановлюючи оптичні адаптери і мідні модулі;
• економія при побудові мережі менше 24 портів, модульна
патч-панель дає можливість купити потрібну кількість модулів, не переплачуючи
за непотрібні порти.
Характеристики:
Артикул: CMS-PP24K19RME-B
Конструктив, дюйм: 19″
Кількість портів: 24
Екранування: так
Висота: 1U
Організатор кабелю: так
Тип кріплення: Keystone
Колір: чорний, RAL 9005
Вага, кг: 0.6
Виробник: CMS Україна
Гарантійний
термін експлуатації - 12 місяців з дня продажу.
Продукція має сертифікат відповідності.
Модулі до патч-панелі:
- без екрану 5e категорії;
- без екрану 6 категорії;
- без екрану 6а категорії;
- з екраном 5e категорії;
- з екраном 6 категорії;
- з екраном 6а категорії.
За форм-фактором патч-панелі розрізняються
по монтажній ширині (10 і 19
дюймів), наявності кабельного організатора, можливістю підключення заземлення
для екранованих модулів RJ-45 і кількістю самих модулів (12, 16, 24, 48). По
висоті в юнитах патч-панелі бувають 0.5U, 1U, 2U і 3U. Додатковою відмінністю є кріплення модулів,
універсальним прийнято вважати KeyStone, в той же час кожен виробник розробляє
свій тип кріплення, наприклад у Corning це LANscape а у Panduit це NetKey.
Стандартом вважається патч-панель на 24 порти RJ-45, її
зручно монтувати, обслуговувати, комутувати. Панель на 48 портів це висока щільність комутації, її
складніше монтувати, складніше обслуговувати і комутувати, але вона економить
місце в серверній шафі. При побудові мережі до 12 портів без значного
розширення в майбутньому можна вибрати панель на 16 портів, це заощадить гроші,
позбавить від порожніх отворів, надавши комутації естетичний вигляд.
Щоб отримати
якісне з’єднання рекомендується використовувати патч-панелі з заднім
кабельним органайзером, це допоможе уникнути вигинів і заломів кабелю і
спростити подальше сервісне обслуговування, оскільки кожен кабель закріплений
окремо. При відсутності заднього органайзера кабель фіксується на основу панелі один над одним,
збираючись в пучок, перетягнутий пластикової стяжкою. Для обслуговування
необхідно розкусити всі
стяжки і розсунути кабелі, що
з великою ймовірністю призведе до появи нових несправностей.
